管道式超聲波流量計
原理&結構
通過檢測流體流動時對超聲束（或超聲脈沖）的作用，以測量體積流量的儀表。外貼式超聲波流量計由主機和外貼式傳感器組成，只需將傳感器粘貼在管道表面即可完成各種液體的流量測量，與其它類型流量計它無需斷管斷流，安裝便捷。
管道式超聲波流量計
應用
廣泛應用于自來水、供暖、水利、冶金、化工、機械、能源等行業,可以用做生產監測、水平衡調試、熱網平衡調試、節能監測
特點
●新建大型管道無實流校驗參數時最優選擇
●可測量非導電液體
●DN15~DN6000mm管道的測量可由一組主機和若干對傳感器配合完成
●無流動阻擾測量，無管道壓力損失
●自動記憶前512日、前128月、前10年累計流量,自動記憶前64次通斷電時間及流量,自動記憶前32日流量計的工作狀態是否正常
●支持熱量測量，配接溫度傳感器，可實現熱量測量。
●支持SD卡存儲器，可實現數據的存儲。

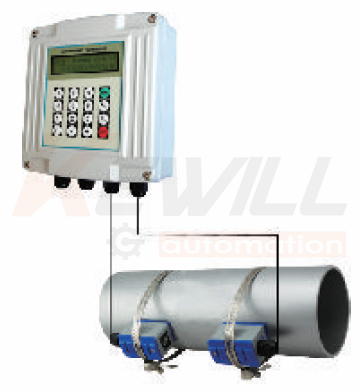

測量組成圖
安裝無需斷流，無壓力損失安裝維修方便
配接夾裝溫度傳感器，可以管外測量溫度，實現熱量（冷量）計量
選型表
|
FU10- |
手持式外夾超聲波流量計 |
|||||
|
FU20- |
便攜打印式外夾超聲波流量計 |
|||||
|
FU30A- |
壁掛分體外夾式超聲波流量計 |
|||||
|
FU30B- |
盤裝分體外夾式超聲波流量計 |
|||||
|
FU30C- |
分體外夾式超聲波流量計（防爆功能型） |
|||||
|
|
流量 |
|||||
|
|
標準小型DN15~DN100 |
|||||
|
|
標準中型DN50~DN700 |
|||||
|
|
標準大型DN300~DN6000 |
|||||
|
|
高溫小型DN15~DN100 |
|||||
|
|
高溫中型DN50~DN700 |
|||||
|
|
高溫大型DN300~DN6000 |
|||||
|
|
支架標準小型DN15~DN100 |
|||||
|
|
支架標準中型DN50~DN700 |
|||||
|
|
支架延長型DN300~DN6000 |
|||||
|
|
支架高溫小型DN15~DN100 |
|||||
|
|
支架高溫中型DN50~DN700 |
|||||
|
|
支架高溫延長型≥DN300 |
|||||
|
|
信號線纜長度 |
|||||
|
|
標配5米線纜（每組含2根5米線纜） |
|||||
|
|
單位為米（X代表現場需要線纜長度） |
|||||
|
|
|
(特殊備選項)VARIO |
||||
|
|
|
SD卡數據存儲器與計算機讀取軟件（FU30系列可選） |
||||
|
|
|
IP68高防護儀表防護箱（便攜型） |
||||
|
|
IP65儀表主機防護箱（固定型耐火塑料款） |
|||||
|
|
IP65儀表主機防護箱（固定型304不銹鋼款） |
|||||
|
|
(冷熱量測量特殊備選項)VARIO |
|||||
|
|
外貼式溫度傳感器（適用無保溫層金屬管道） |
|||||
|
|
插入式溫度傳感器 |
|||||
|
|
帶壓安裝插入式溫度傳感器 |
|||||
|
|
小口徑溫度傳感器 |
|||||
|
FU- |
|
|
|
|
←選型示例 |
|
溫度傳感器選配
|
類型 |
型號 |
測量范圍 |
溫度范圍 |
安裝要求 |
|
PT100外貼式 （三線制） |
TK-MNI |
﹥DN50 |
﹣40~160℃ |
無需斷流 |
|
PT100插入溫度傳感器 （三線制） |
TK61 |
﹥DN50 |
﹣40~160℃ |
需斷流 |
|
PT100帶壓安裝插入溫度傳感器（三線制） |
TK61P |
﹥DN50 |
﹣40~160℃ |
無需斷流 |
|
小口徑PT100插入溫度傳感器（三線制） |
TP21 |
﹤DN50 |
﹣40~160℃ |
需斷流 |
關于耦合劑
短時測量可用黃油（聲學性能較好）也可以用凡士林等脂類。
長期測量可用硅脂和硅膠
高溫測量可用硅脂或高溫耦合劑。
關于安裝方式
外夾式傳感器有V型和Z型安裝法。
通常情況下，安裝管道內徑在DN15~DN40范圍內可優先使用V型安裝法。在V型安裝法信號強度不佳時可換為Z型安裝法。
安裝管道內徑在DN40以上范圍時可優先使用Z型安裝法。管道材質為鑄鐵時應優先選擇Z型安裝法。
